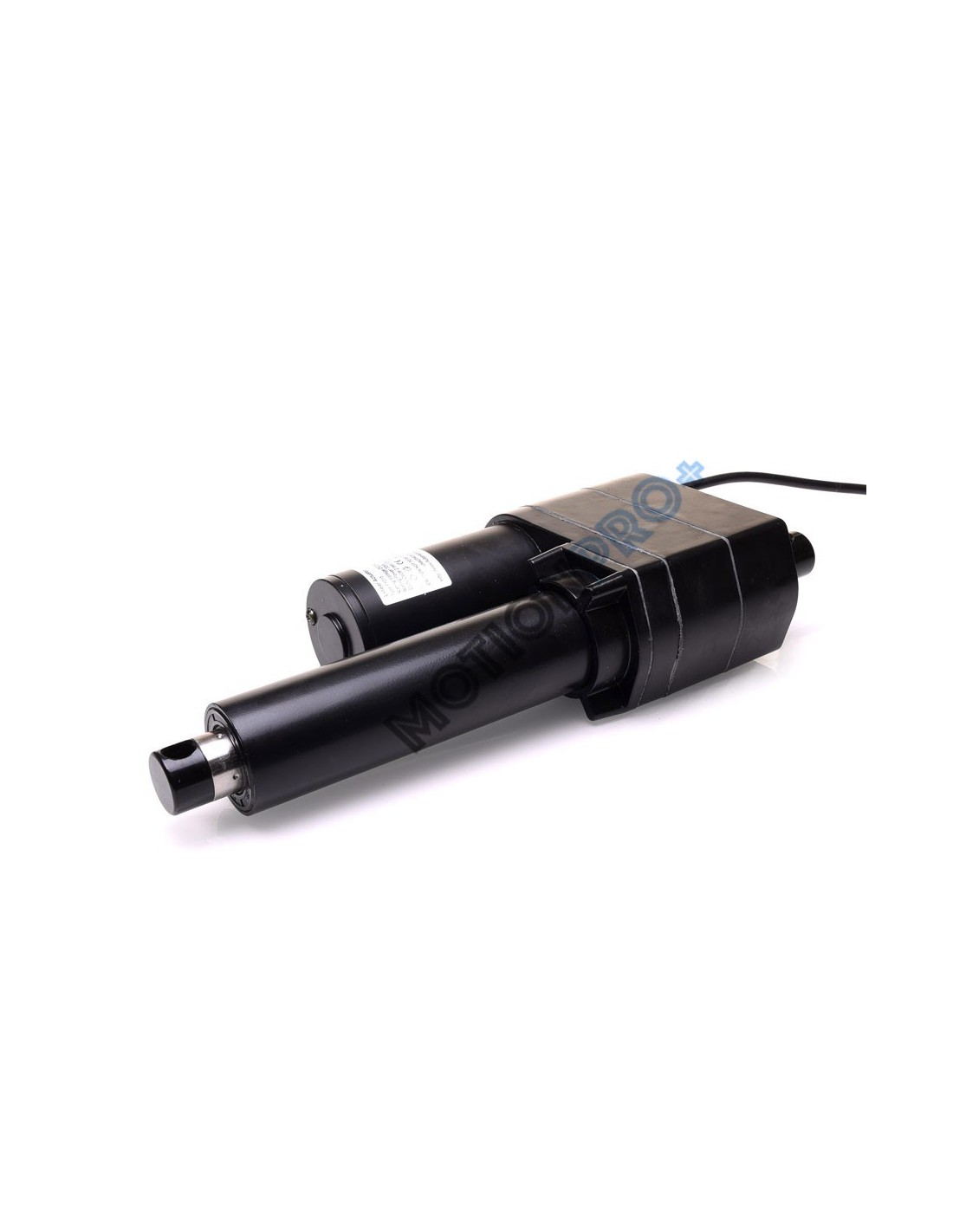

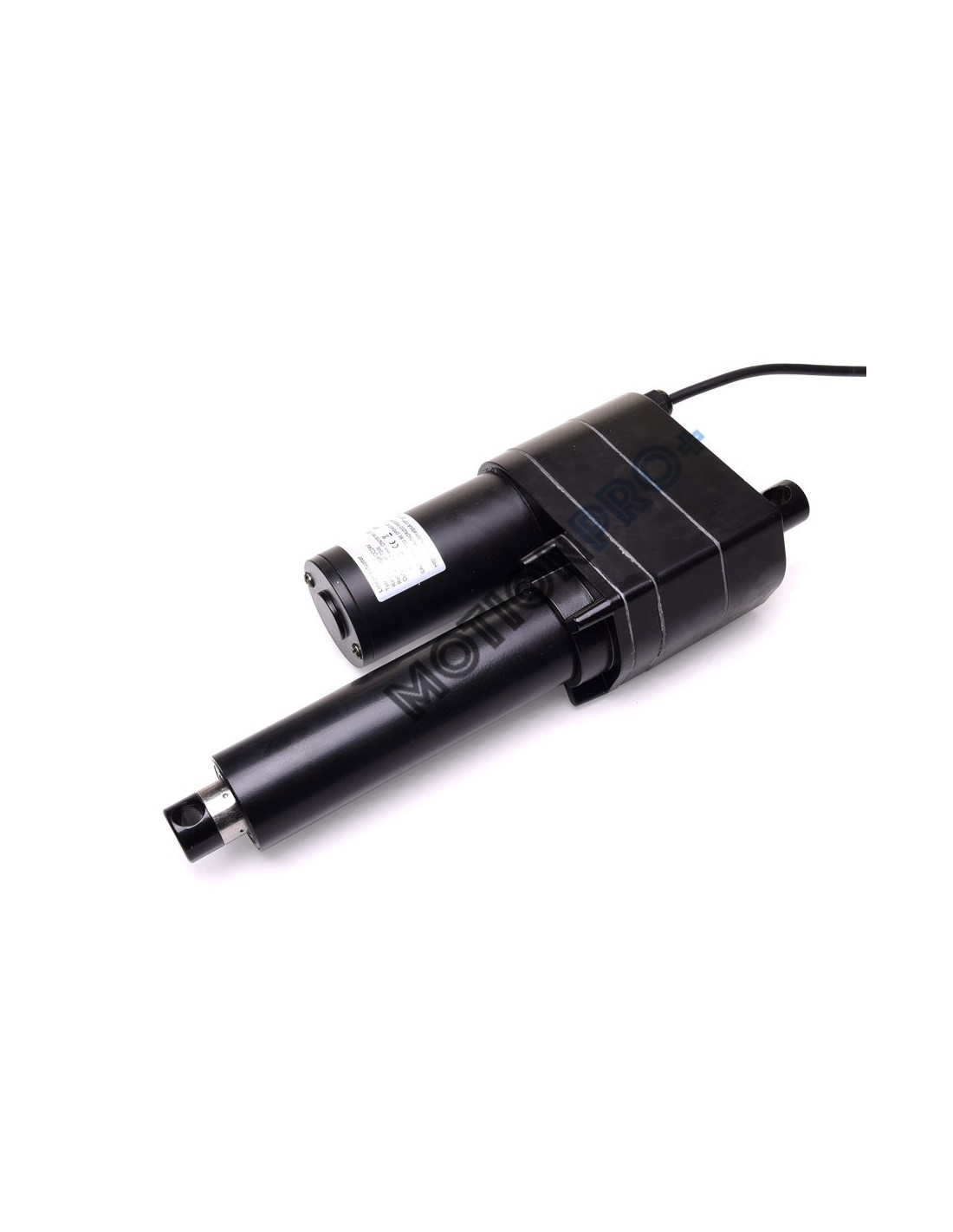

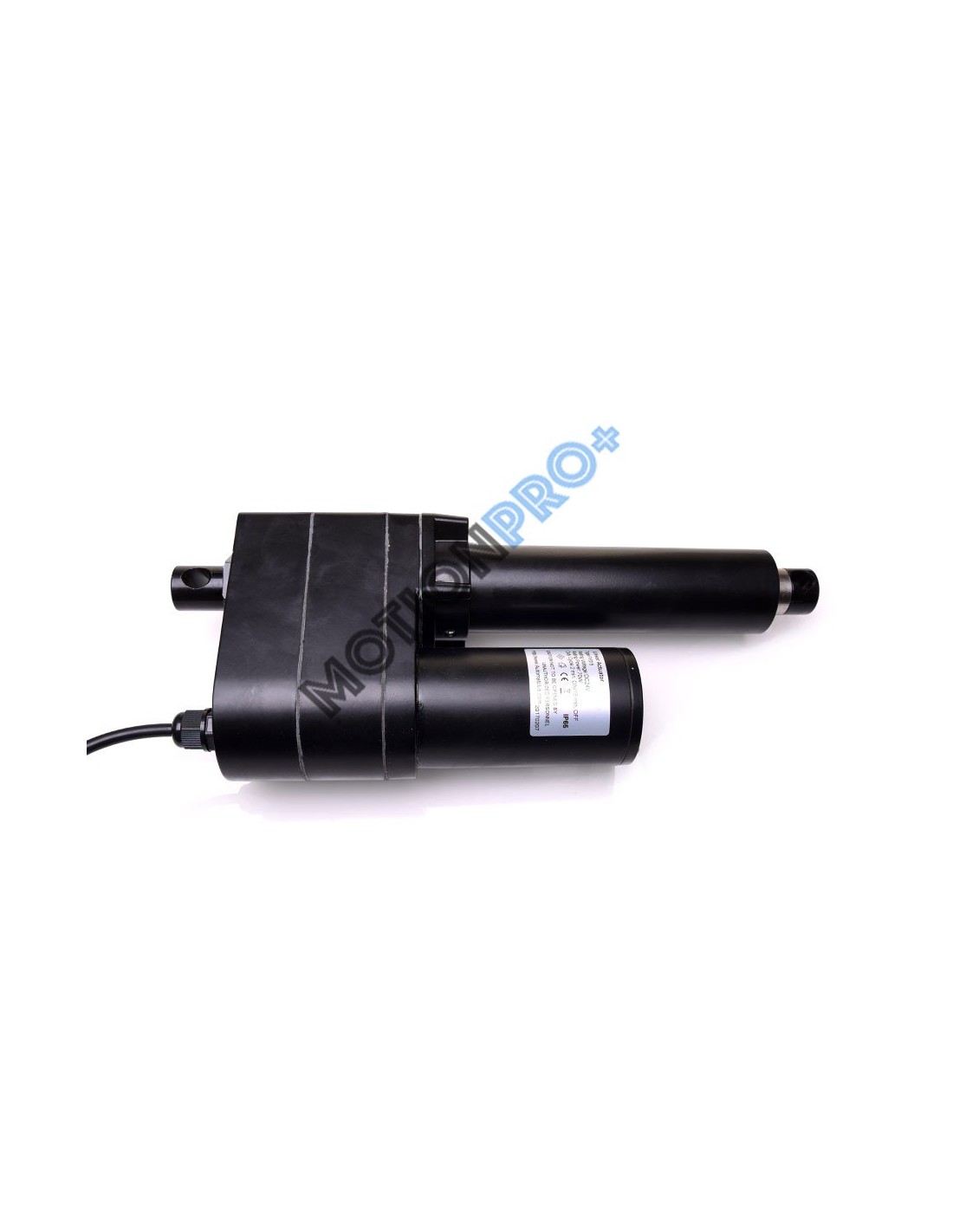

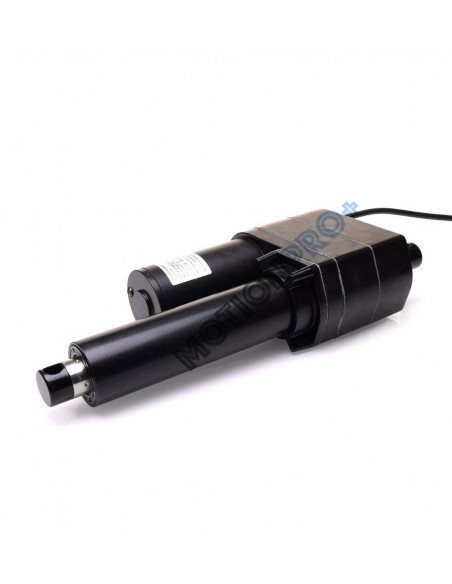

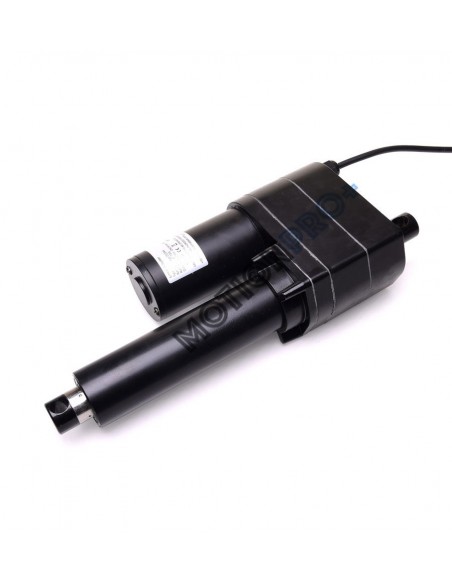

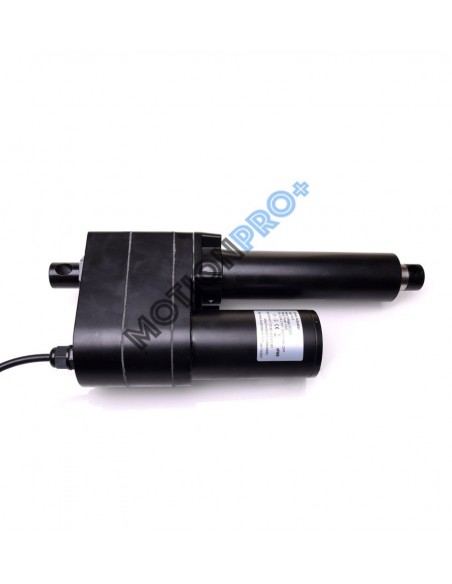

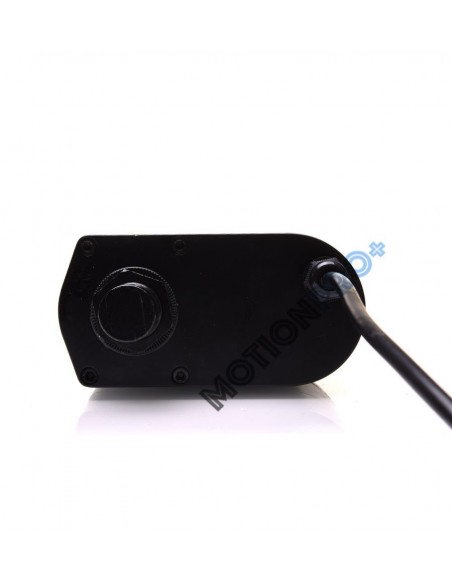

Vérin électrique de charge lourde — 7 000 N, 12 et 24 VVis ACME auto-bloquante, IP65, courses de 50 à 700 mm. Pour l'industriel lourd, le matériel agricole et l'automatisation.
|
7 000 N
Force dynamique
|
700 kg
Charge
|
IP65
Protection
|
12 / 24 V
Tension
|
50–700 mm
Courses
|
Qu'est-ce qu'un vérin électrique de charge lourde ?
Un vérin électrique linéaire transforme la rotation d'un moteur en un mouvement de translation. Un moteur à courant continu entraîne un réducteur, qui entraîne une vis ; un écrou solidaire de la tige avance ou recule le long de cette vis. On parle aussi d'actionneur linéaire, de cylindre électrique ou de piston électrique : ce sont les mêmes appellations pour le même composant.
Au-delà de quelques centaines de kilos, deux choses changent. La première est le type de vis. Le MPP-IQ utilise une vis ACME, un filet trapézoïdal dont la géométrie empêche la charge d'entraîner la vis en sens inverse : le vérin est auto-bloquant, il tient sa position courant coupé, sans frein ni vérin à gaz d'appoint. Une vis à billes, plus rapide et de meilleur rendement, ne sait pas faire cela : elle redescend sous la charge dès qu'on coupe.
La seconde est le cycle de service. Un vérin de forte charge chauffe vite : le MPP-IQ est donné pour 10 %, soit deux minutes de marche pour dix-huit minutes d'arrêt. C'est le régime normal d'un vérin de cette classe, et c'est ce qui le destine à des mouvements ponctuels plutôt qu'à un va-et-vient continu. Un vérin dimensionné trop juste travaille plus longtemps à chaque cycle, chauffe davantage et s'use plus vite : la marge de force n'est pas un luxe, c'est ce qui fait la durée de vie.
Pourquoi le MPP-IQ pour une charge lourde
Le MPP-IQ est notre vérin électrique de forte charge : il développe 7 000 N, soit environ 700 kg déplacés dans l'axe du vérin. C'est le modèle le plus puissant de notre gamme de vérins linéaires standard, sept fois la force du MPP-EC et plus du double du MPP-MD. On le retrouve sur du matériel agricole, des équipements d'automatisation lourde, des plateformes motorisées et des trappes de forte section.
Trois points le distinguent d'un vérin de charge moyenne. Son indice IP65 le protège des poussières et des jets d'eau, là où nos modèles d'entrée de gamme s'arrêtent à l'IP54 : il tient l'extérieur abrité et les ambiances poussiéreuses. Son corps est en alliage aluminium et sa tige en acier inoxydable. Enfin, il intègre de série un capteur à effet Hall, qui compte les tours du moteur et donne donc la position de la tige : c'est ce qui rend possible l'arrêt à mi-course ou la synchronisation de deux vérins.

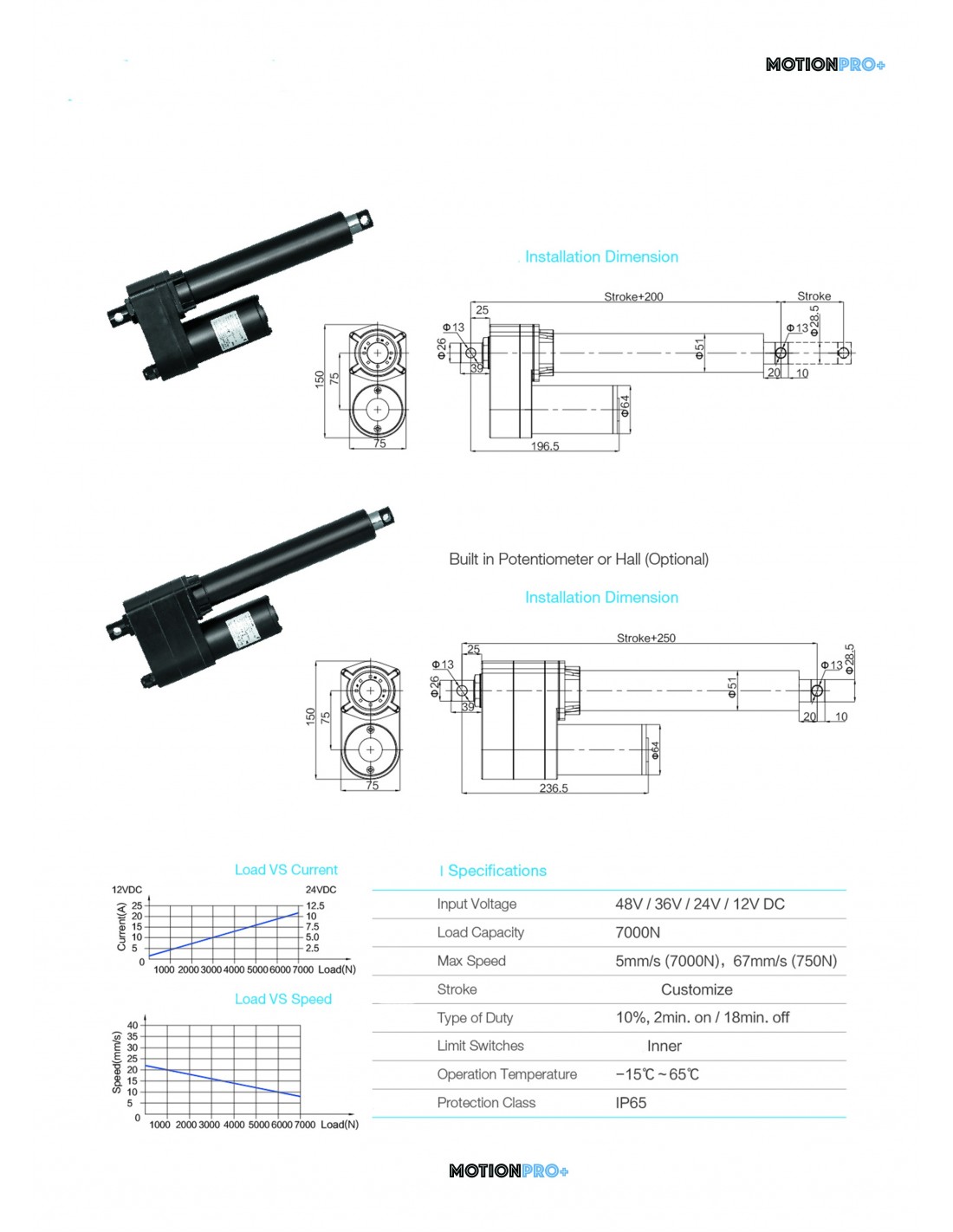

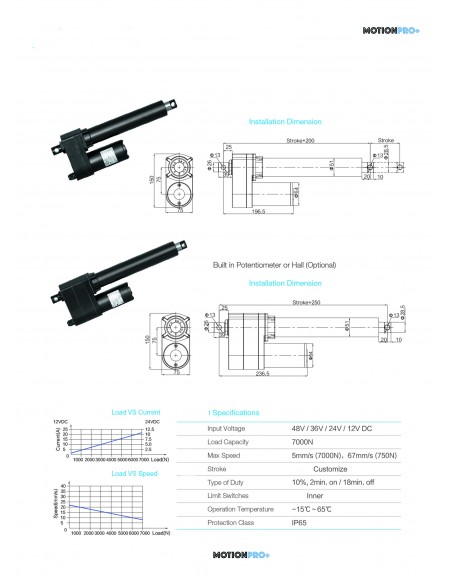

Sa contrainte, il faut la connaître avant de commander : l'entraxe fermé vaut la course augmentée de 250 mm. C'est l'encombrement le plus long de la gamme, et c'est le point qui bloque le plus souvent une intégration. Une course de 700 mm demande 950 mm entre axes vérin rentré. Le tableau ci-dessous donne la cote pour chaque course, et l'onglet 3D de cette fiche ouvre le fichier STEP correspondant dans votre navigateur pour que vous vérifiiez le passage avant de commander.
Caractéristiques techniques complètes
| Paramètre |
Valeur |
| Force dynamique |
7 000 N (≈ 700 kg) |
| Tension d'alimentation |
12 V DC ou 24 V DC |
| Vitesse |
5 à 10 mm/s selon la charge |
| Type de vis |
ACME auto-bloquante |
| Maintien de position |
Sans alimentation, par la vis |
| Indice de protection |
IP65 |
| Température de service |
−20 °C à +65 °C |
| Courses standard |
50 à 700 mm — autres courses sur commande |
| Entraxe fermé |
Course + 250 mm |
| Corps |
Alliage aluminium |
| Tige |
Acier inoxydable |
| Réducteur |
Engrenages poudre métallique |
| Fin de course |
Micro-switch interne |
| Inversion de sens |
Par inversion de polarité |
| Capteur |
Hall intégré, de série |
| Cycle de service |
10 % — 2 min en marche, 18 min d'arrêt |
| Courant en charge |
20 A en 12 V · 10 A en 24 V |
| Ø trous d'axe de chape |
13 mm |
| Ø rod end |
28,5 mm |
| Ø extérieur |
64 mm |

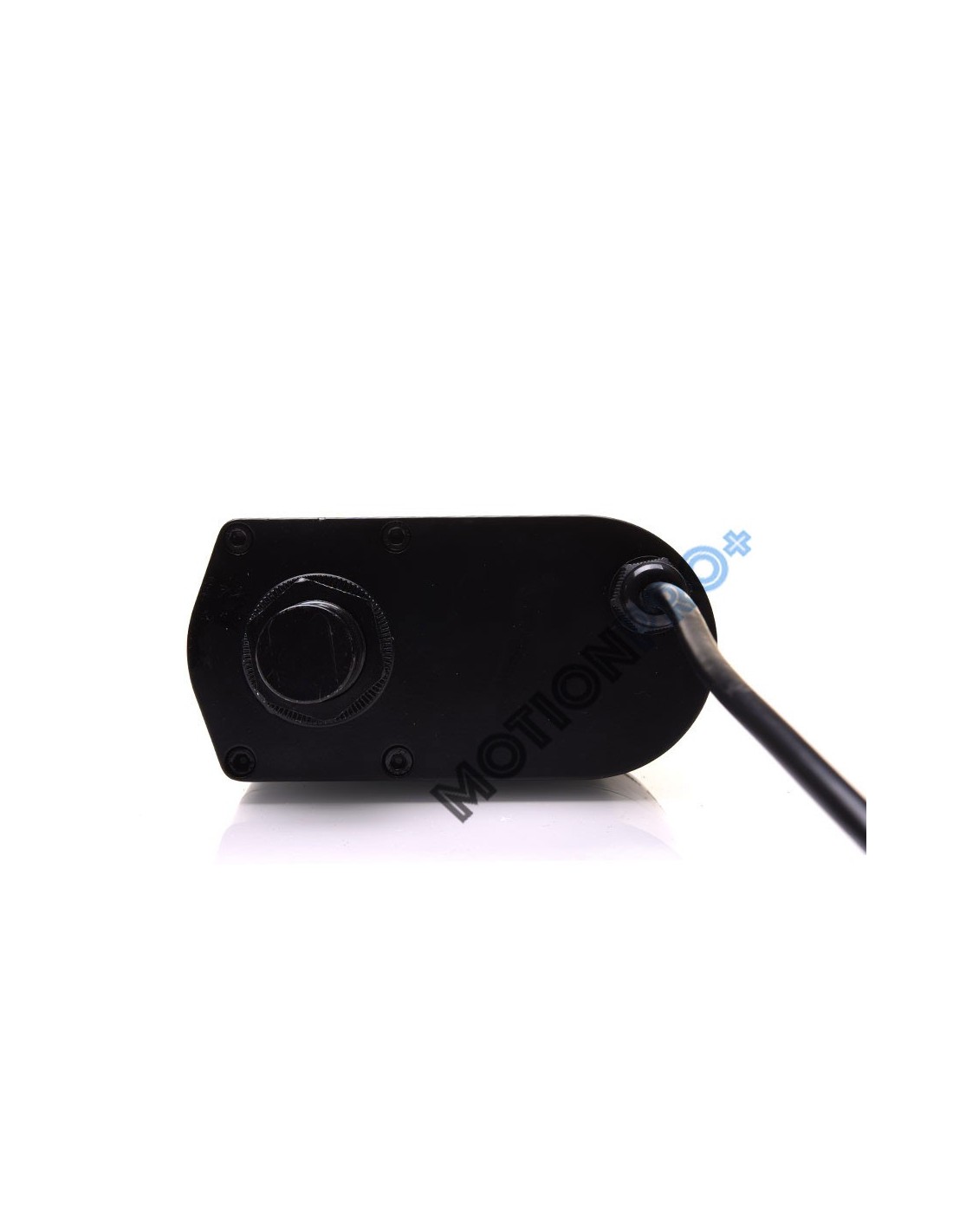

| Bloc moteur |
236,5 mm de long, 150 × 75 mm |
| Garantie |
24 mois |
Dimensions par course
L'entraxe est la distance entre les deux axes de chape : c'est la cote qui décide si le vérin entre dans votre montage. Les valeurs ci-dessous sont relevées sur les modèles 3D du bureau d'études, pas recopiées d'un catalogue. Tolérance ±2 mm.
| Course |
Entraxe fermé |
Entraxe déployé |
Poids |
| 50 mm |
300 mm |
350 mm |
4,0 kg |
| 100 mm |
350 mm |
450 mm |
4,3 kg |
| 200 mm |
450 mm |
650 mm |
4,9 kg |
| 300 mm |
550 mm |
850 mm |
5,5 kg |
| 400 mm |
650 mm |
1 050 mm |
Nous consulter |
| 500 mm |
750 mm |
1 250 mm |
Nous consulter |
| 600 mm |
850 mm |
1 450 mm |
Nous consulter |
| 700 mm |
950 mm |
1 650 mm |
Nous consulter |
Entraxe fermé = course + 250 mm, vérifié sur les sept modèles 3D. D'autres courses sont fabriquées sur commande : la même règle s'applique.
Le MPP-IQ dans la gamme
Choisir un vérin commence par la force, mais l'indice de protection et l'encombrement éliminent souvent un modèle avant elle.
| Modèle |
Force |
Charge |
Protection |
Entraxe fermé |
| MPP-EC |
900 N |
≈ 90 kg |
IP54 |
Course + 105 mm |
| MPP-MD |
3 000 N |
≈ 300 kg |
IP54 |
Course + 120 mm |
| MPP-IQ |
7 000 N |
≈ 700 kg |
IP65 |
Course + 250 mm |
| MPP-HCS |
15 000 N |
≈ 1 500 kg |
IP66 |
Nous consulter |
Si votre charge est inférieure à 300 kg, le MPP-MD 300 kg sera plus compact et moins cher. L'ensemble des modèles est dans notre gamme de vérins électriques linéaires 12 V et 24 V.
Besoin de calculer la force et la course pour votre montage ?Le calculateur part de la géométrie de votre installation et donne la force nécessaire au point le plus défavorable.→ Accéder au calculateur
Disponibilité
Les courses en stock sont expédiées sous 48 h, livraison sous 3 à 4 jours. Les autres courses sont lancées en production : comptez 6 à 8 semaines. La course affichée au sélecteur indique sa disponibilité réelle.
Livraison
France métropolitaine, Belgique et Suisse. Hors Union européenne, TVA et douane restent à la charge du client. Garantie 24 mois. Les questions les plus fréquentes sur ce vérin sont regroupées dans l'onglet Questions fréquentes.
MotionProPlus commercialise des composants techniques destinés à être intégrés dans des systèmes mécaniques ou électromécaniques. Ces éléments ne constituent pas un système complet prêt à l'emploi. La conception et la conformité du système final relèvent de la responsabilité de l'intégrateur. Les calculateurs, guides et recommandations produits sont fournis à titre indicatif. Pour une application impliquant la sécurité des personnes ou des charges importantes, une validation par un bureau d'études est recommandée.
