Un actionneur linéaire courant sort 300 mm de tige en plus d'une minute. Le MPP-CCS le fait en six secondes. C'est la seule raison de le choisir — et elle se paie par une force limitée à 200 N.
|
200 N
Force
|
50 mm/s
Vitesse à vide
|
12/24 V
Tension
|
IP54
Protection
|
50-700
Course (mm)
|
Un vérin électrique rapide, et le compromis qu'il impose
Le MPP-CCS développe 200 N à 50 mm/s à vide. C'est cinq à dix fois la vitesse des actionneurs linéaires courants, qui tournent entre 5 et 10 mm/s. Ce gain ne sort pas de nulle part : dans un vérin, vitesse et force sont inversement proportionnelles à puissance moteur donnée. Le MPP-CCS troque la force contre le déplacement, et se destine donc aux charges légères.
Vérin électrique, actionneur linéaire, cylindre électrique, piston électrique : ce sont quatre noms pour le même composant, un moteur qui entraîne une vis et transforme sa rotation en un déplacement de tige. Ce qui distingue une référence d'une autre, ce n'est pas le vocabulaire, c'est le couple force-vitesse et la longueur de course disponible. À 50 mm/s, le MPP-CCS se range dans la catégorie haute vitesse — ce qu'un catalogue appelle aussi un actionneur linéaire ultra rapide.

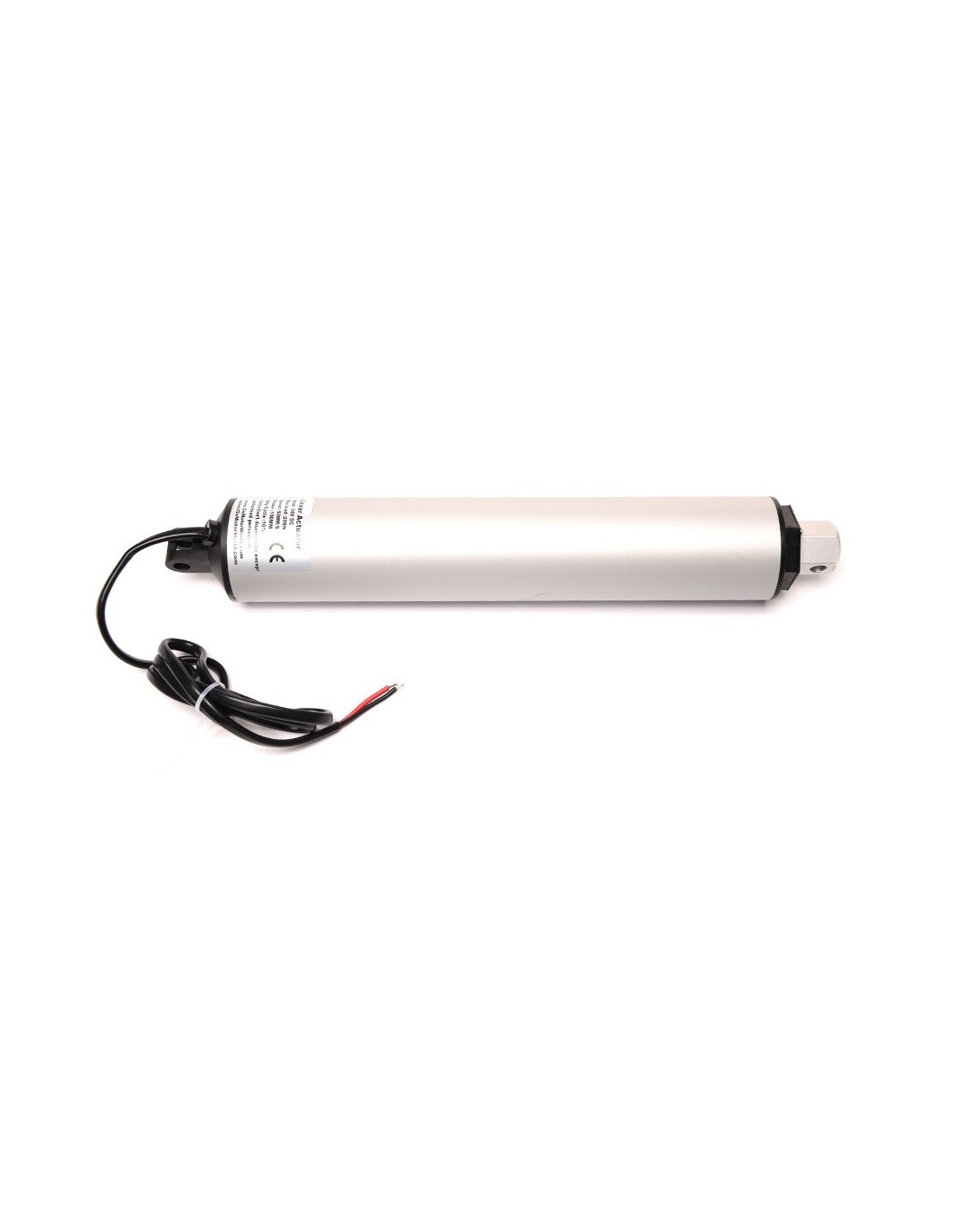

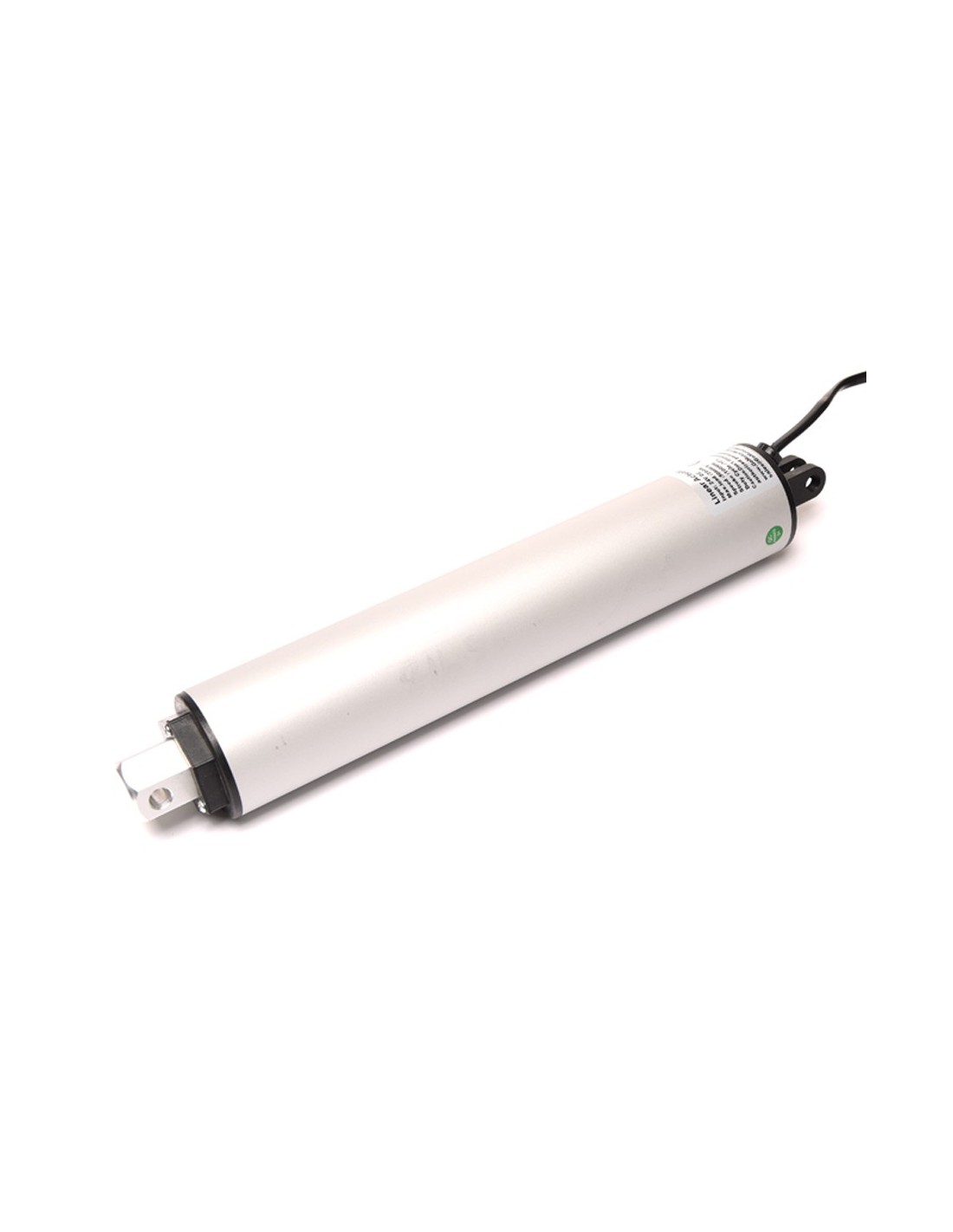

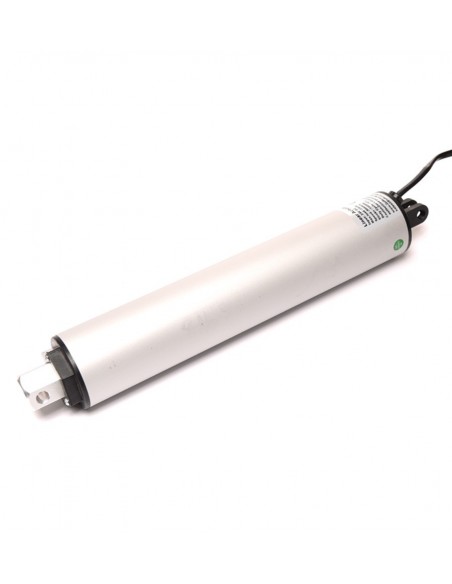

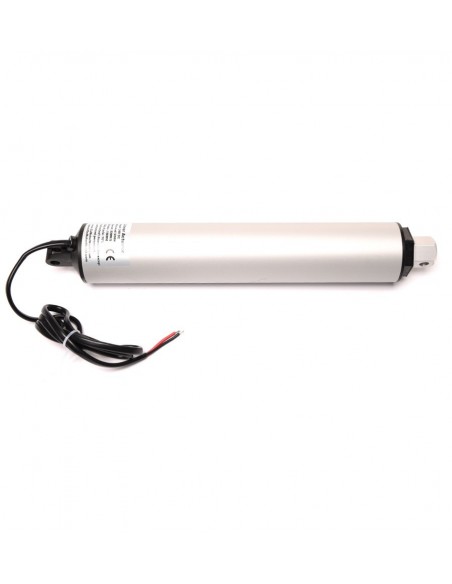

Son corps est cylindrique, de 55 mm de diamètre, sans platine ni carter rapporté. Là où un vérin à section rectangulaire impose une réservation, celui-ci se loge dans un tube ou derrière un habillage. Les axes de chape font 8 mm, à l'avant comme à l'arrière.
Sa vis est de type ACME, donc auto-bloquante : la charge reste tenue en position une fois l'alimentation coupée. C'est ce qui le distingue d'une vis à billes, de meilleur rendement mais non bloquante, qui exigerait un frein pour tenir une charge en l'air.
Quand la vitesse est le bon critère
Le MPP-CCS se choisit sur un seul critère : la durée du mouvement compte. Soit parce que le déplacement est vu — un élément qui se déploie devant quelqu'un —, soit parce qu'il se répète et que chaque seconde perdue se multiplie. Sur ces montages, la lenteur d'un vérin classique est le vrai défaut, pas sa force. Partout ailleurs, un vérin plus lent et plus puissant fera mieux l'affaire pour moins cher.
Le second critère est l'encombrement. À force égale, un vérin rectangulaire demande plus de dégagement latéral. Le format cylindrique se glisse dans un montant, un tube ou un caisson, ce qui ouvre des intégrations qu'un corps à platine interdit.
En revanche, il n'est pas fait pour lever. À 200 N, il pousse l'équivalent de 20 kg dans l'axe. Au-delà, il faut passer au MPP-HCS, qui garde le même format cylindrique avec 1 000 N, ou au MPP-EC si le format rectangulaire ne pose pas de problème.
Caractéristiques techniques
| Paramètre |
Valeur |
| Force dynamique |
200 N (20 kg) |
| Force statique |
Nous consulter |
| Vitesse à vide |
50 mm/s |
| Vitesse en charge |
Nous consulter |
| Tension d'alimentation |
12 V ou 24 V DC |
| Courant maximal en charge |
5 A en 12 V · 2,1 A en 24 V |
| Cycle de service |
25 % |
| Type de vis |
ACME auto-bloquante |
| Motorisation |
Moteur à courant continu à balais |
| Fins de course |
Intégrées, non réglables |
| Diode de protection |
Intégrée |
| Inversion de sens |
Par inversion de polarité |
| Indice de protection |
IP54 |
| Température d'utilisation |
−26 °C à +65 °C |
| Matière du corps |
Alliage d'aluminium |
| Forme du corps |
Cylindrique, Ø 55 mm |
| Axes de fixation |
Ø 8 mm |
| Certification |
CE |
| Garantie |
24 mois |
Dimensions et grande course, jusqu'à 700 mm
Les courses vont de 50 à 700 mm, ce qui couvre aussi bien un petit débattement qu'une grande course. L'encombrement, lui, se mesure d'axe de chape à axe de chape : cet entraxe vaut la course plus 235 mm, une formule vérifiée sur le modèle 3D et non simplement lue au catalogue. Tolérance ± 2 mm. Notre méthode de calcul de force et de course détaille le raisonnement complet.
| Course |
Entraxe rentré |
Entraxe déployé |
Poids |
| 50 mm |
285 mm |
335 mm |
1,52 kg |
| 100 mm |
335 mm |
435 mm |
1,63 kg |
| 150 mm |
385 mm |
535 mm |
1,74 kg |
| 200 mm |
435 mm |
635 mm |
1,86 kg |
| 250 mm |
485 mm |
735 mm |
1,95 kg |
| 300 mm |
535 mm |
835 mm |
2,05 kg |
| 350 mm |
585 mm |
935 mm |
Nous consulter |
| 400 mm |
635 mm |
1 035 mm |
Nous consulter |
| 500 mm |
735 mm |
1 235 mm |
Nous consulter |
| 600 mm |
835 mm |
1 435 mm |
Nous consulter |
| 700 mm |
935 mm |
1 635 mm |
Nous consulter |
Situer le MPP-CCS dans la gamme
Trois références se ressemblent au premier regard et ne servent pas la même chose. Le tableau ci-dessous les départage sur les deux critères qui décident réellement : la force disponible et la vitesse obtenue.
| Modèle |
Force |
Vitesse |
Corps |
Pour quoi |
| MPP-CCS |
200 N |
50 mm/s |
Cylindrique Ø 55 |
La vitesse avant tout |
| MPP-HCS |
1 000 N |
4 à 30 mm/s |
Cylindrique Ø 45 |
Même format, cinq fois la force |
| MPP-EC |
900 N |
5 à 10 mm/s |
Rectangulaire |
Le compact polyvalent |
Besoin de calculer la force ou la course pour votre montage ?Notre calculateur vous guide selon la géométrie de votre installation.→ Accéder au calculateur
Disponibilité — les courses en stock sont expédiées sous 48 h, livraison sous 3 à 4 jours. Les autres courses sont lancées en production : comptez 6 à 8 semaines. La course affichée au sélecteur indique sa disponibilité réelle.
Livraison France métropolitaine, Belgique et Suisse. Hors Union européenne, TVA et douane restent à la charge du client.
