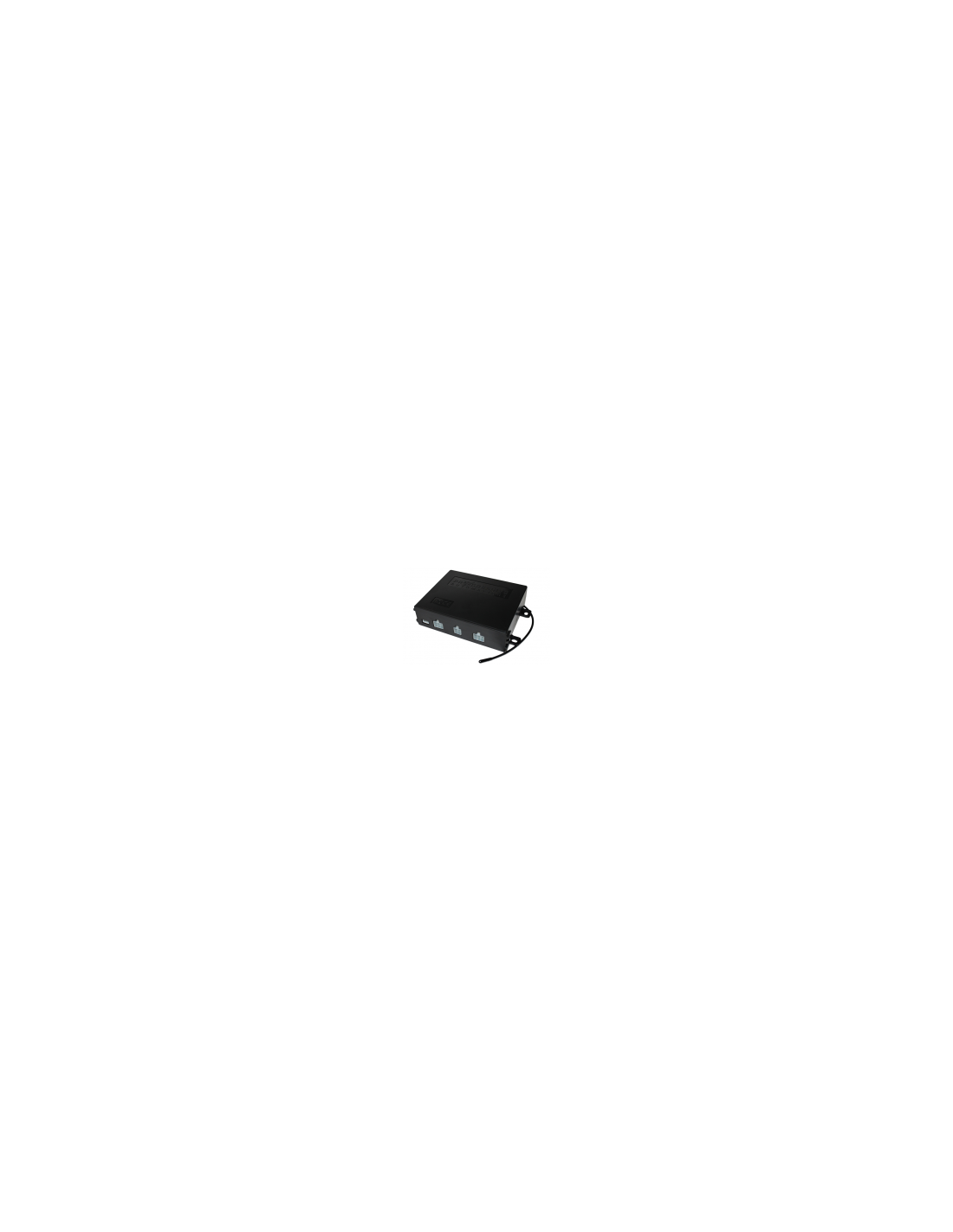

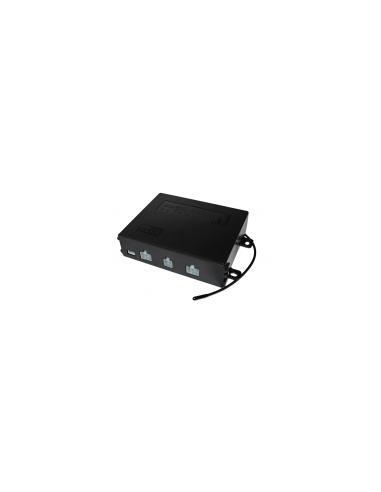

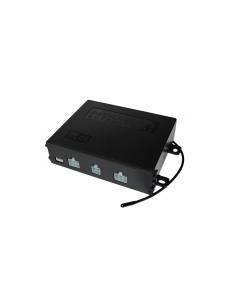

Boîtier de synchronisation MPP-CS1 pour deux vérins électriques à effet Hall
Le MPP-CS1 maintient la synchronisation permanente de deux vérins électriques à capteur à effet Hall, quelle que soit la répartition de la charge. Fini le panneau qui vrille et la trappe qui coince en fin de course.
Commande par télécommande radio et/ou interrupteur filaire, protection contre les surintensités à seuil réglable. Le kit comprend le boîtier, deux télécommandes et un fusible 30 A.
12–28 V DC 25 A max 433,92 MHz Notice FR incluse
À vérifier avant de commander : vos deux vérins doivent posséder un capteur à effet Hall. Un vérin standard sans capteur ne peut pas être synchronisé par ce boîtier.
MOTIONPROPLUS • MPP-CS1
Deux vérins électriques, un seul mouvement parfaitement aligné
Le boîtier compare en permanence la position des deux vérins grâce à leur capteur à effet Hall et corrige tout écart en cours de course, même si la charge est mal répartie.
| 12–28 V courant continu | 25 A courant max | 30 m portée radio | 2 télécommandes |
À quoi sert un boîtier de synchronisation ?
Deux vérins cablés en parallèle ne montent jamais exactement à la même vitesse : la moindre différence de charge, de température ou de frottement crée un décalage qui s'accumule à chaque cycle. Résultat : un panneau qui vrille, une trappe qui coince en fin de course, des fixations qui travaillent en torsion.
Le MPP-CS1 supprime ce décalage. Il lit les impulsions du capteur à effet Hall de chaque vérin, compare les deux positions plusieurs fois par seconde et ralentit celui qui prend de l'avance. Les deux tiges partent, avancent et s'arrêtent ensemble, quelle que soit la répartition de la charge.

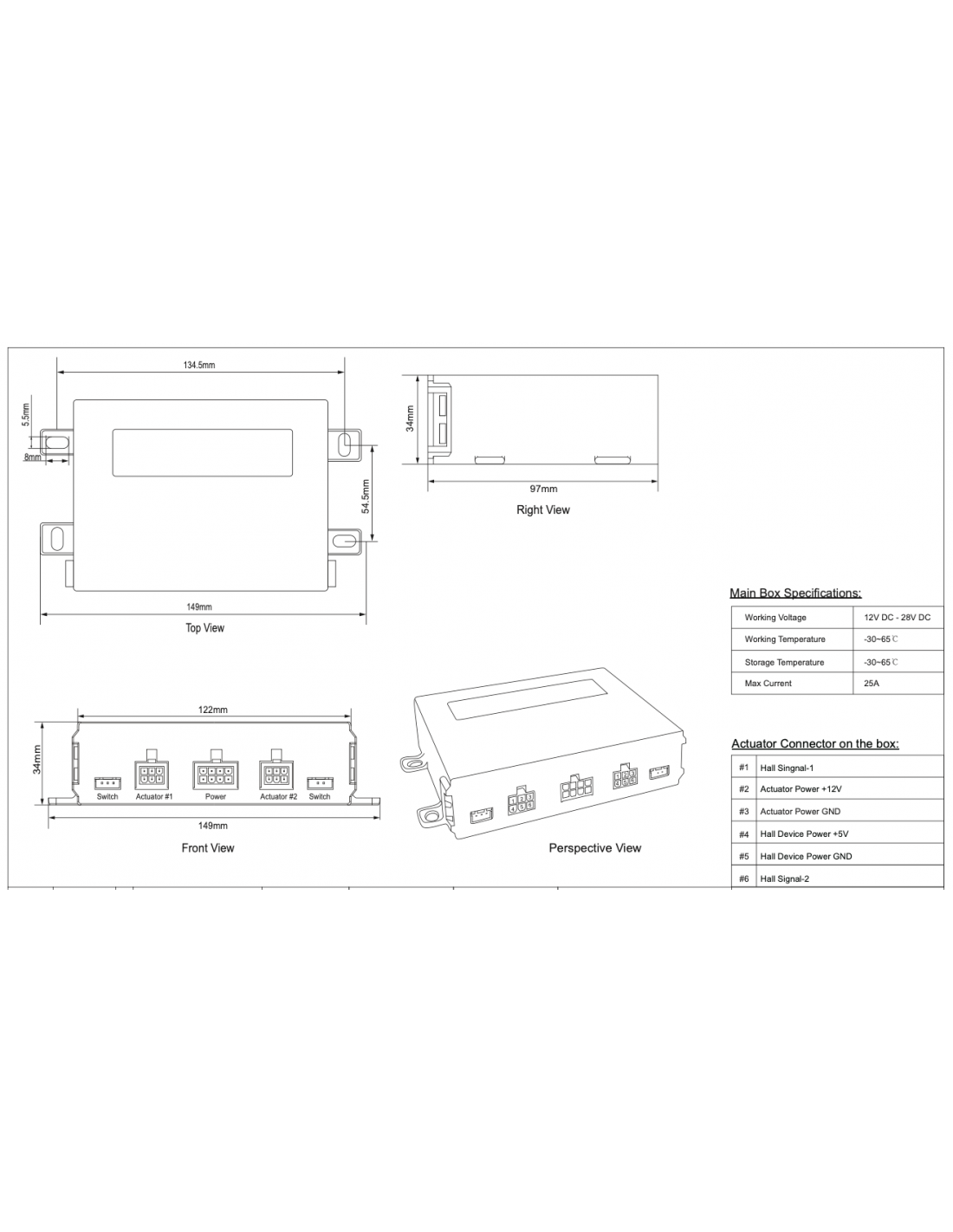

Caractéristiques techniques
| Caractéristique | Valeur |
| Référence | MPP-CS1 |
| Fonction | Synchronisation permanente de deux vérins à capteur à effet Hall |
| Tension d'alimentation | 12 V à 28 V en courant continu |
| Courant maximal admissible | 25 A |
| Commande | Télécommande radio et interrupteur filaire, utilisables simultanément |
| Fréquence radio | 433,92 MHz |
| Portée de la télécommande | 30 m en champ libre |
| Modes de fonctionnement | Automatique par impulsion ou homme mort |
| Protection | Surintensité à seuil réglable par molette |
| Signalisation | Sonore : mise sous tension, fins de course, surintensité, défaut vérin |
| Température de fonctionnement | −30 °C à +65 °C |
| Piles des télécommandes | 2 × CR2016 3 V lithium |
| Conformité | CE |
| Contenu du kit | Le boîtier, deux télécommandes radio, un fusible 30 A |
Quels vérins peut-on brancher ?
Deux conditions, à vérifier avant de commander.
CONDITION 1
Capteur à effet Hall sur les deux vérins
C'est ce capteur qui renvoie la position au boîtier. Un vérin standard sans capteur, ou équipé d'un encodeur optique, ne peut pas être synchronisé par ce boîtier.
CONDITION 2
Budget de courant sous 25 A
Additionnez le courant en charge des deux vérins. Le total doit rester sous la limite du boîtier.
Le réflexe qui sauve une installation
Un vérin consomme deux fois plus en 12 V qu'en 24 V. Un modèle qui tire 20 A en 12 V n'en tire que 10 A en 24 V. Deux vérins puissants alimentés en 12 V dépassent très vite les 25 A du boîtier ; les mêmes en 24 V passent sans problème. En cas de doute, choisissez le 24 V.
Le courant en charge est indiqué sur la fiche de chaque vérin. Pour estimer l'effort réel de votre application avant de choisir, utilisez notre calculateur vérin trappe gratuit, ou la méthode de calcul de force et de course.
Pour quelles applications choisir le MPP-CS1 ?
| Trappes et panneaux larges | Deux vérins écartés répartissent l'effort et évitent la torsion du panneau, à condition de rester alignés. |
| Hayons et couvercles lourds | La synchronisation évite le coincement en fin de course quand la charge est mal répartie. |
| Lits et mobilier motorisés | Deux vérins parallèles doivent monter et descendre au même rythme. |
| Plateformes et tables élévatrices | Le maintien du parallélisme conditionne la stabilité de la charge. |
| Pergolas et lanterneaux | Sur deux vantaux, un décalage même faible se voit immédiatement. |
Installation en 5 étapes
| 1 | Alimentation coupée, raccordez le vérin 1 et le vérin 2 sur leurs connecteurs respectifs. |
| 2 | Raccordez l'interrupteur filaire si votre installation en comporte un. |
| 3 | Raccordez l'alimentation en respectant la polarité, avec le fusible 30 A sur le fil positif, au plus près de la source. |
| 4 | Mettez sous tension : un bip unique confirme que le boîtier est correctement alimenté. |
| 5 | Effectuez le reset primaire avant de solidariser les vérins à la charge. |
Le reset primaire n'est pas optionnel
Il apprend au boîtier la course complète des deux vérins. Sans lui, la synchronisation n'est pas fiable. Pendant la procédure, les vérins parcourent toute leur course : ils doivent être libres, non fixés à la charge. La procédure complète figure dans la notice d'installation en français, téléchargeable sur cette page.
Deux modes de commande
Automatique RÉGLAGE D'USINE
Une impulsion lance le mouvement, une seconde l'arrête. Le vérin continue sa course sans maintien du bouton. Pratique sur les courses longues.
Homme mort
Le mouvement dure tant que le bouton est maintenu et s'arrête dès qu'il est relâché. À privilégier dès que la charge doit rester sous contrôle permanent de l'opérateur.
Le passage d'un mode à l'autre se fait par un cavalier, boîtier hors tension. La procédure est détaillée dans la notice.
Sécurités intégrées
| Protection surintensité | Si un vérin dépasse le seuil réglé, les deux s'arrêtent immédiatement avec une alerte sonore. Seule une commande dans le sens opposé est alors autorisée, pour dégager la charge. |
| Seuil réglable | Une molette adapte le déclenchement à la capacité des vérins et aux efforts réels de l'application. |
| Détection de défaut vérin | Si un vérin tombe en panne en cours de mouvement, le boîtier signale le défaut en continu jusqu'à la coupure de l'alimentation ou un reset. |
| Fins de course signalées | Deux bips confirment l'arrivée en butée, en sortie comme en rentrée. |
Questions fréquentes
Le MPP-CS1 fonctionne-t-il avec n'importe quel vérin électrique ?
Non. Les deux vérins doivent être équipés d'un capteur à effet Hall : c'est ce capteur qui permet au boîtier de comparer les positions et de corriger les écarts. Un vérin standard sans capteur ne peut pas être synchronisé.
Faut-il un réglage avant la première utilisation ?
Oui. Le reset primaire est obligatoire avant l'installation. Il fait parcourir aux vérins un cycle rentrée – sortie – rentrée pour mémoriser leur course complète. Effectuez-le vérins libres, avant de les fixer à la charge.
Peut-on garder un interrupteur filaire en plus de la télécommande ?
Oui. Le boîtier accepte les deux modes de commande en même temps. L'interrupteur filaire reste utilisable en permanence, même lorsque des télécommandes sont appairées.
Le boîtier fonctionne-t-il avec un seul vérin raccordé ?
Oui. Le MPP-CS1 pilote correctement un seul vérin s'il n'y en a qu'un de branché, mais son intérêt reste la synchronisation de deux vérins.
Que signifient les signaux sonores du boîtier ?
Un bip à la mise sous tension confirme l'alimentation. Deux bips signalent une fin de course. Une longue série de bips accompagnée d'un arrêt indique un dépassement du seuil de surintensité. Des bips continus impossibles à annuler signalent la défaillance d'un vérin.
Comment ajouter une télécommande supplémentaire ?
Placez le cavalier sur le port deux broches situé sur le côté droit du boîtier, puis appuyez sur une touche de la nouvelle télécommande : un bip confirme la mémorisation. Retirez ensuite le cavalier.
| Expédition sous 24 hdepuis la France | Notice en françaistéléchargeable ici | Marquage CEconformité européenne | Support techniquecontact@motionproplus.com |
Besoin de quatre vérins, ou d'un vérin adapté à votre charge ?
Boîtier de synchronisation pour quatre vérins à effet Hall
Toute la gamme de vérins électriques linéaires
Vérifier la compatibilité de votre vérin avec notre équipe technique
Fiche technique rédigée par Jeremy, fondateur de MotionProPlus, spécialiste des vérins électriques linéaires depuis 2014. Les données de cette page proviennent de la documentation constructeur et de nos essais d'intégration. Une question sur votre configuration ? Écrivez-nous, nous répondons sous 24 h ouvrées.
Dernière mise à jour de cette fiche : août 2026.
